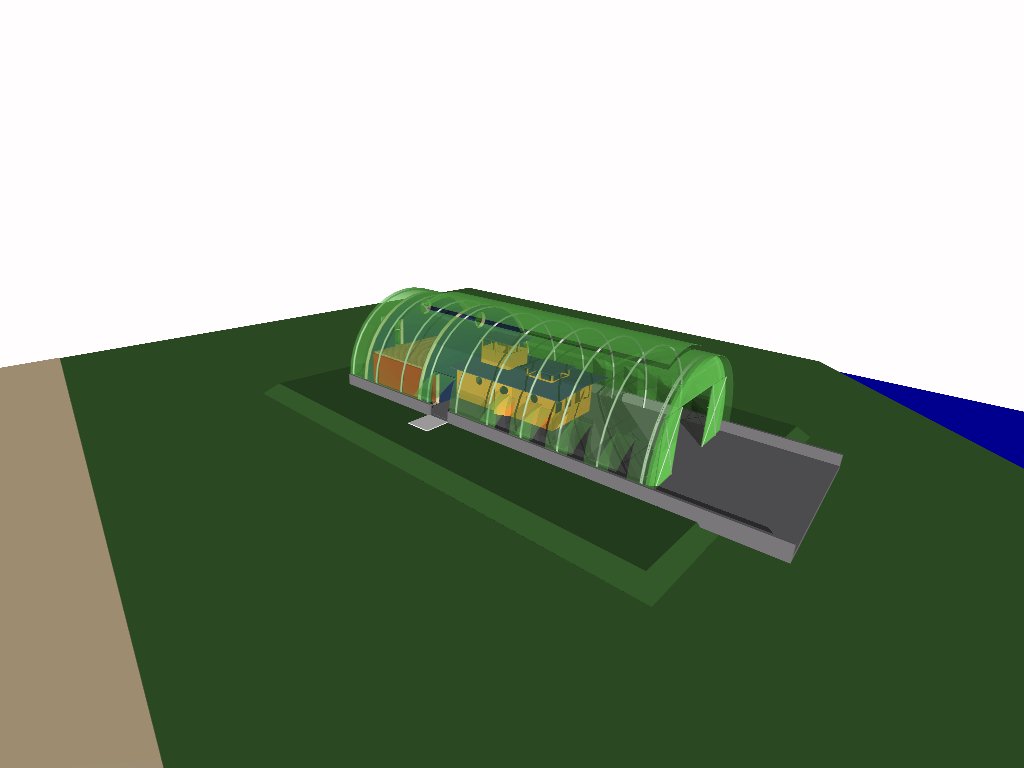

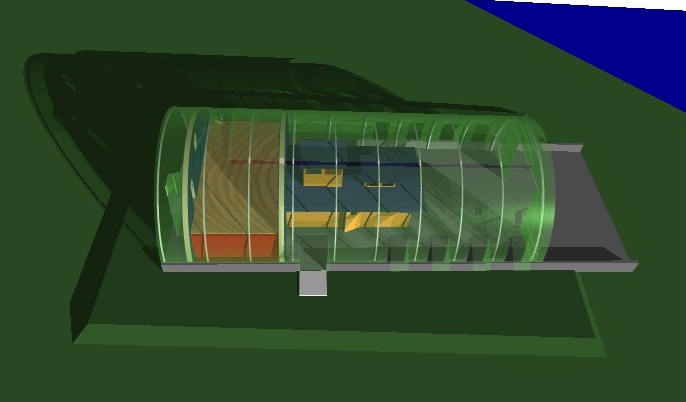

ontwerp Noordelicht

site Noorderlicht:
www.noorderlichtcafe.nl

Het Noorderlicht

Op het terrein van de NDSM-werf een cafe/restaurant/exporuimte/uitzichtpunt over het IJ en de werf.

Opdrachtgever: Stichting Kinetisch Noord.
Bouw:
-betonvloer: aann. Staartjes en La Grouw
-graafwerk en riolering: firma Stevens
-W-installaties: van Grieken
-alle overige werkzaamheden zijn in eigen beheer uitgevoerd door zo veel mogelijk op de werf aanwezige bedrijfjes.



Het idee:

-op een bestaande terp een "drijvende" betonplaat als "dienblad" voor het gebouw.

-op het dienblad losse bouwsels: een bestaand paviljoen als geisoleerd winterverblijf,








-als "rugdekking" containers voor keuken en opslag tussen 2 stro/leemwanden.,






-over dit alles een bestaande Romneyloods maar dan overtrokken met transparante golfplaten.

-de ruimte tussen bouwsels en golfplaten als "serre" waar je bij de eerste zonnestralen al comfortabel kunt vertoeven terwijl het buiten nog koud is.

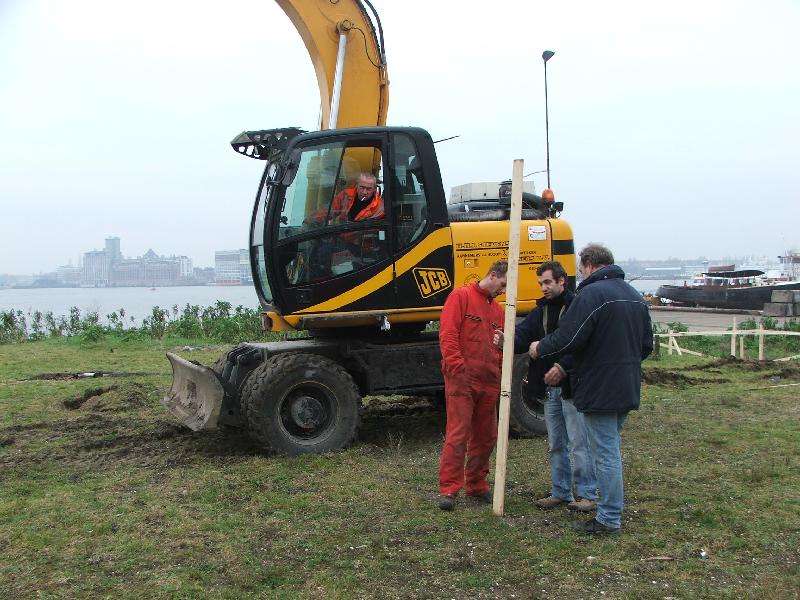

december 2005: het uitzetten van de plaat.




Januari 2006:

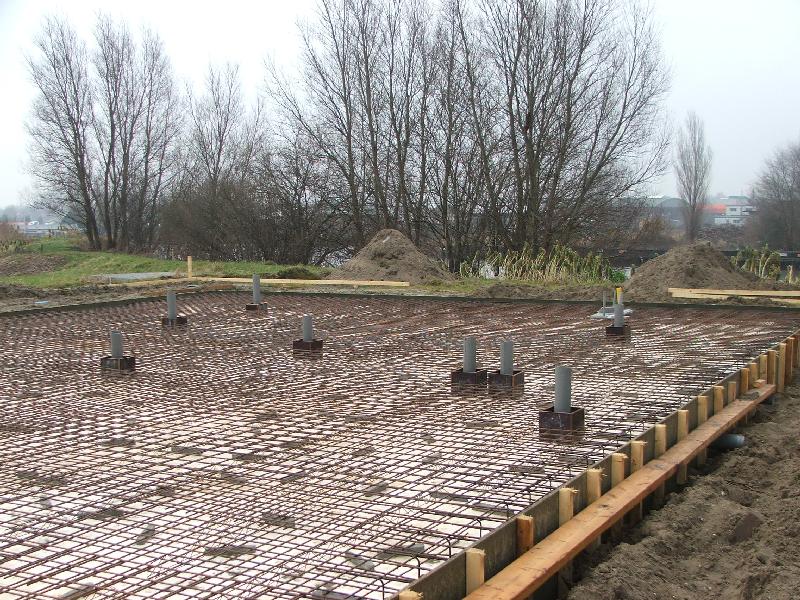

de bekisting voor de vloer met constructieve vorstrand is klaar, voorzien van isolatie, wapening en doorvoeren voor toiletten,keuken ed.

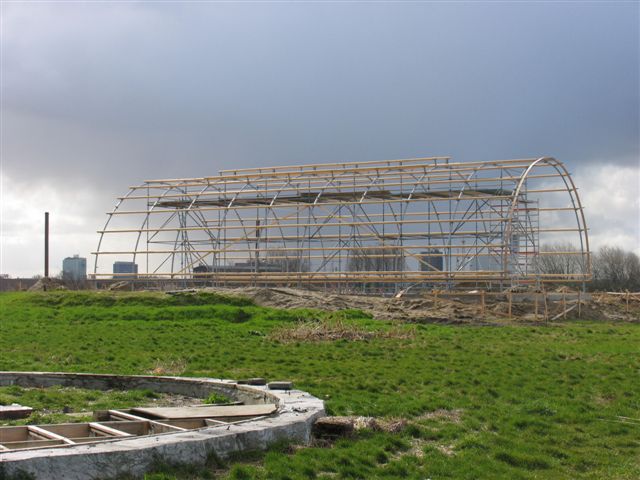

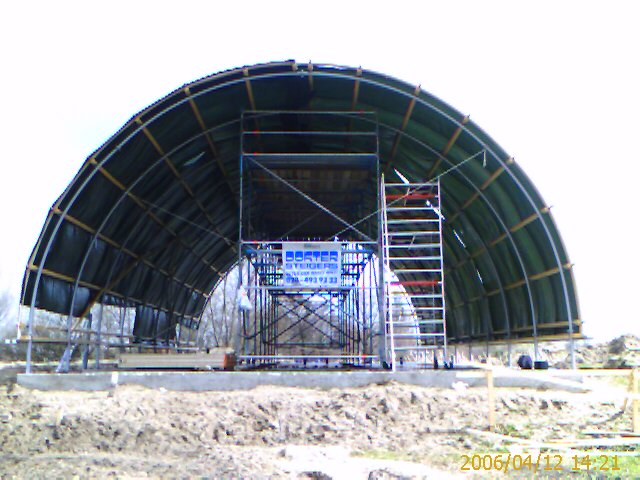

Op de vloer eerst de Romneyloods: hergebruik van een bestaande loods maar dan met rondhout voor de gordingen.

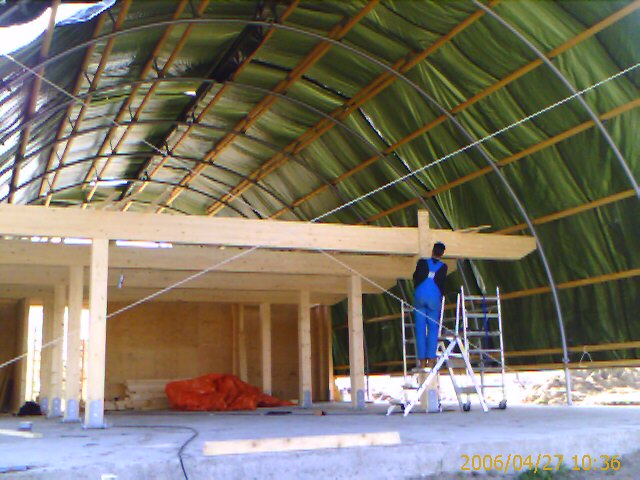

Het bestaande paviljoen wat in de oorspronkelijke opzet hergebruikt zou worden was ondertussen elders afgebrand. Besloten is toen een verdiepingvloer aan te brengen waaronder tijdelijke "winterwanden" geplaatst kunnen worden.

De draagconstructie voor de vloer dient, samen met de houtskeletbouwwanden van de keuken, tevens als versteviging voor de Romneyloods. De spanten van de loods zijn aan de uiteinden van de gelamineerde liggers verbonden.
Het spankruis wat hier nog te zien is kon na bevestiging van de spanten aan de liggers worden verwijderd.

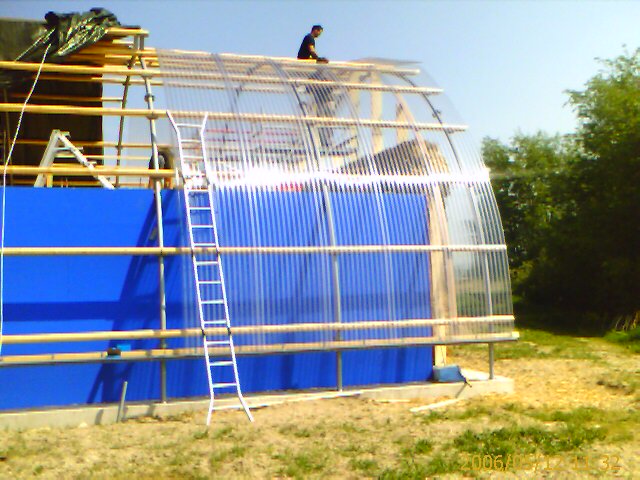

Om knikken te voorkomen zijn extra lange golfplaten gebruikt (7m). Dit gaf echter veel problemen doordat het steeds te hard waaide om de platen te kunnen aanbrengen. De overlap is dubbel genomen en van de heersende windrichting (west) afgekeerd.

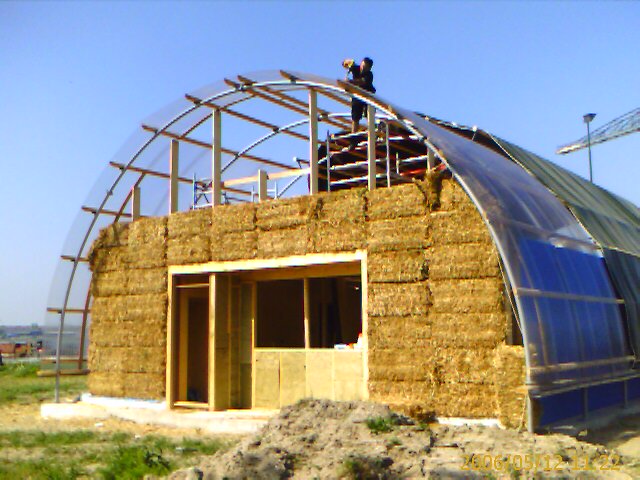

De stro/leem wanden geven een prettige gevoelsmatige stabiliteit t.o.v. het overigens erg ijle gebouw.

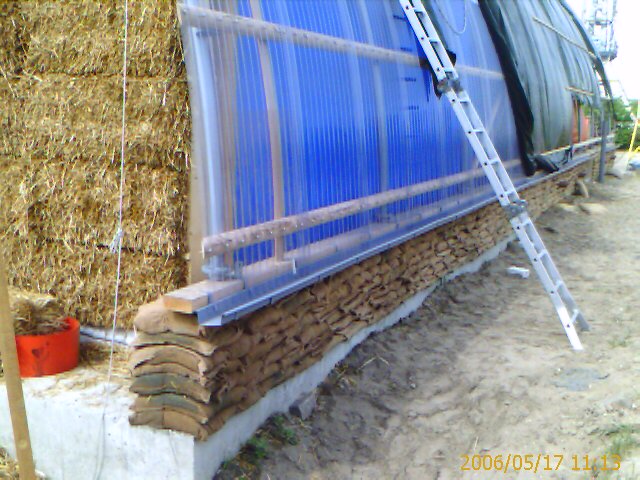

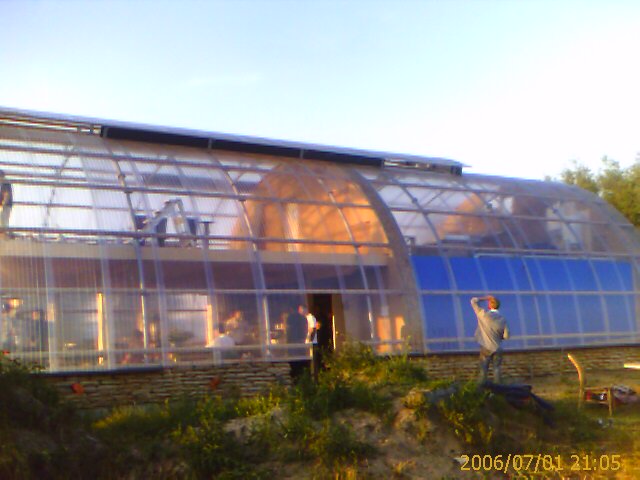

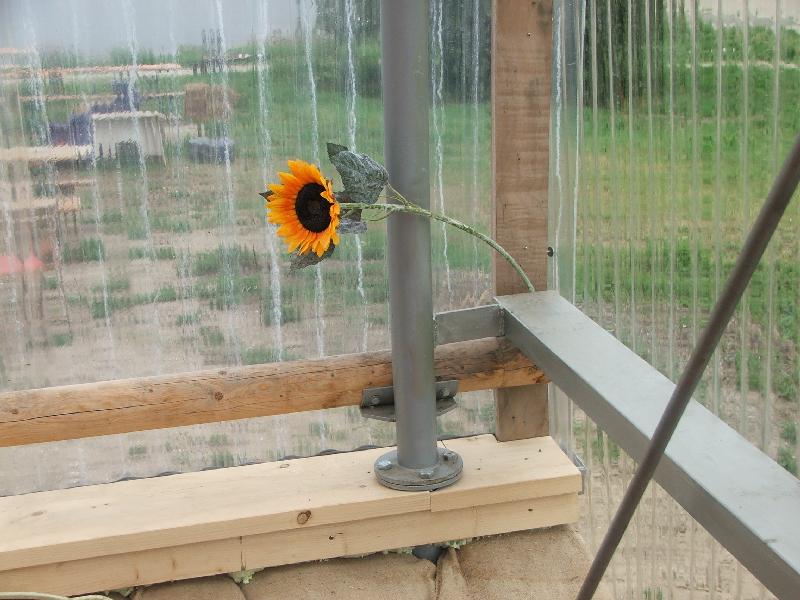

Als voetplint zijn jute zakken gebruikt gevuld met een aardvochtig mengsel van zand/cement wat nu is uitgehard. Het idee is dat de jute zakken er in de loop van de jaren afrotten maar dat de zandzakkenstruktuur behouden blijft.




De strobalen achterwand voorzien van een eerste laag leem.

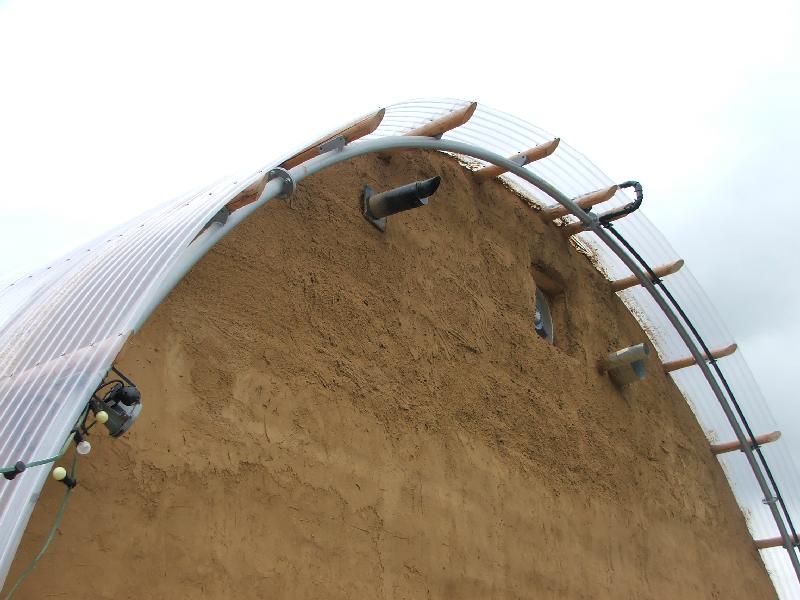

De zwarte leiding die langs het spant loopt en over het dak wordt geleid is het sproeisysteem wat water over het hele dak kan laten lopen voor koeling bij hete dagen. Het water wordt opgevangen in de goten onderaan de golfplaten en weer opgepompt.
Door verdamping van het water zou er warmte onttrokken moeten worden aan het gebouw, zeg maar net zoals zweten bij mensen.






Alles blijft in het zicht dus is op een zo simpel mogelijke manier gedetailleerd.

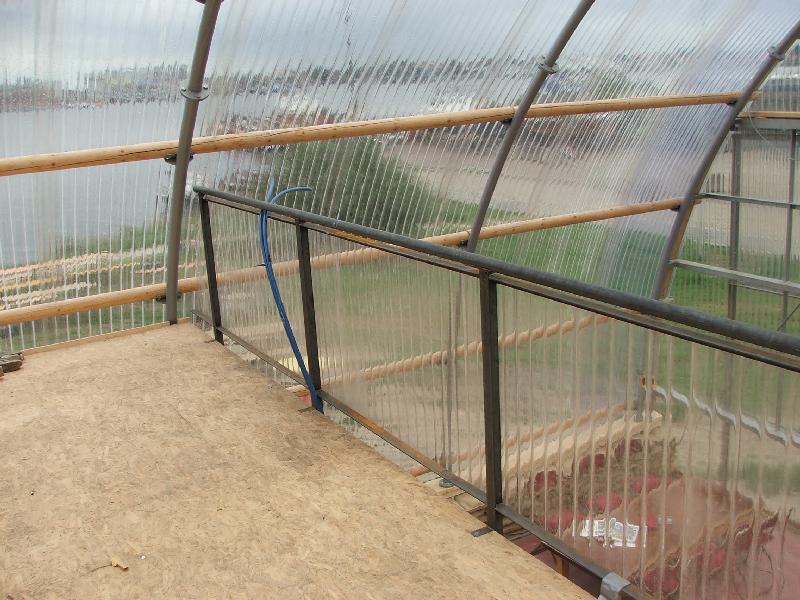

Op de begane-grond is in het wintergedeelte vloerverwarming aangebracht. Er zijn 2 aansluitingen extra gemaakt voor "warme meubels" (de blauwe slangen).

Het idee voor warme meubels is ontstaan in de Kunststad. De laagtemeperatuurverwarming kan worden aangesloten op meubels waar een buizensysteem in is verwerkt zodat er plaatselijk verwarmd kan worden. (zeg maar net zoiets als het idee uit Noorwegen waar men over een lange tafel een kleed legt wat reikt tot aan de grond. Onder de tafel plaatst men dan warme stoven. Wil je zitten dan leg je het kleed over je schoot.





Onder het verhoogde dakdeel zijn kleppen aangebracht die open gezet kunnen worden zodat de warmte in de zomer snel weg kan.

Aan de zijkant kijk je tegen de doorsnede van de stro/leemwanden aan.

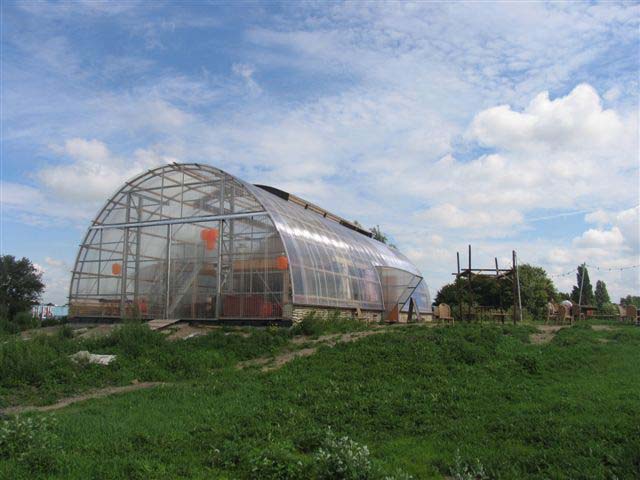

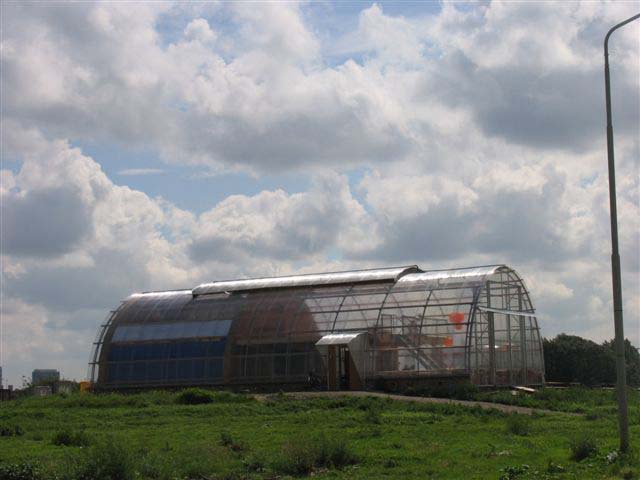

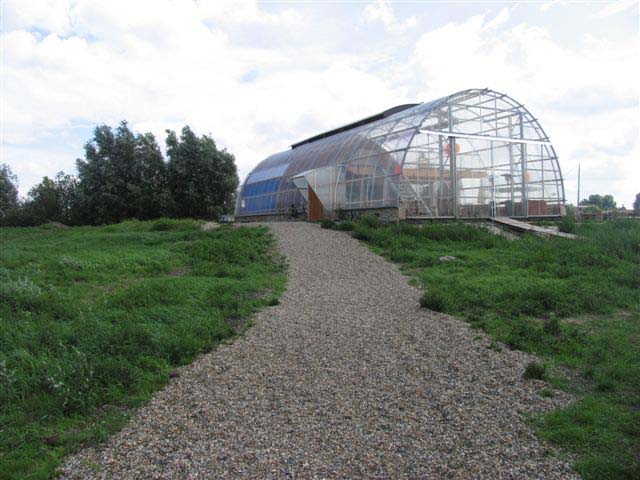

Nog niet helemaal klaar maar al wel in gebruik.
